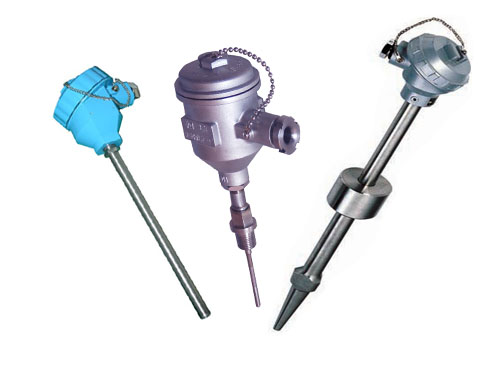

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將 控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、 蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用隔爆熱電偶作溫度傳感器，本廠生 產的隔爆鉑電阻產品適用在d II BT4~d II CT6 溫度組別區間內具有爆炸性氣體危險的場所內. 本廠生產的隔爆熱電偶采用引進元件作感溫元件，其技術性能符合 ZBY301-85工業鉑電技術 條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求 GB3836.1-83 、 GB3836.2-83 標準。
主要技術指標
| 量程規格 | ||||||||||||
|
||||||||||||
注：“ t ”為感溫元件實測溫度******值，雙支鉑電阻只供應 B 級
熱電阻允許通過電流
通過鉑電阻的測量電流***大不超過 5mA 。
防爆類型和級組
防爆級組： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6
外殼防護等級： IP54
原理結構
隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒（外殼
）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁
厚和機械強度，橡膠密封圈的熱穩定性符合******防爆標準。所以，當接線盒內部的爆炸性混合氣
體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。
由于產品采用上述防爆特殊結構，使產品******符合使用在 d II BT4 至 d II CT6 防爆溫度
組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
電氣設備的類別、級別和溫度組別說明：
電氣設備分為二類： I 類——煤礦井下用電氣設備；
II 類——工廠用電氣設備
防爆等級
隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物***大安全間隙分為 A 、 B 、 C 三級。
溫度組別
隔爆熱帶內阻的溫度組別按其外露部分***高表面溫度分為 T1~T6 六組。
隔爆熱電阻的種類和規格
| 類別 | 型號 | 分度號 | 溫 度范圍℃ | 保護管 材 料 |
熱響應時間 t0.5s | 公稱壓力 Mpa | 結構 特征 | 規格 | 防爆 等級 | |
| 總長 L （ mm ） | 插深 l （ mm ） | |||||||||
| 鉑熱電阻 | WZP-24SA | PT100 | -200~500 | 1Cr18Ni9Ti 不銹鋼 或0Cr18Ni 12M02Ti |
≤ 90 | 10 | 隔爆接線盒固定螺紋安裝 M27*2 隔爆接線盒 固定法蘭安裝 | 250 350 400 450 550 650 900 1150 | 100 200 250 300 400 500 750 1000 | d IIBT4 d II BT6 或 d II CT4 d II CT6 |
|
WZP2-24SA |
||||||||||
|
WZP-44SA |
6.4 | |||||||||
|
WZP2-44SA |
||||||||||
|
WZP |
1Cr18Ni9Ti | 30 | 錐形保護管 M33*2 | 250 350 450 | 100 200 300 | |||||
隔爆鎧裝熱電阻的種類和規格
| 類別 | 型號 | 分 度 號 |
溫度 范圍℃ |
保護管 直徑D （mm） |
熱響應時間 t0.5s | 公稱壓力 Mpa | 結構 特征 |
規格 | 防爆 等級 |
|
| 總長L （mm） |
插深l （mm） |
|||||||||
| 鉑熱電阻 | WZPK-24 WZPK2-24 |
PT100 | -200- 500 |
φ 6 或 φ 5 |
≤ 12 ≤ 8 |
10 | 隔爆接線盒固定螺紋安裝 M27*2 | 300 350 450 550 650 900 1150 |
150 200 300 400 500 750 1000 |
d IIBT4 d IIBT6 或 d IICT4 d IICT6 |
| WZPK-44 WZPK2-44 |
6.4 |
隔爆接線盒固定法蘭安裝 |
||||||||
